Erősítő egység légfúráshoz
GYG4H
Berendezés áttekintése
Ezt a berendezést elsősorban a légfúrási műveletek során a légnyomás növelésére használják, hogy megkönnyítsék a légfúrás folyamatát. A berendezés teljes készlete integrált moduláris összeállítást alkalmaz, dobozos szerkezettel, és egy dízelmotort szerelnek fel a szerelvény erőegységeként. GYG4H kompressziós egységgel van felszerelve, és a műszervezérlő rendszer központi helyen található a helyi vezérléshez. Ez a rendszer biztosítja az olyan paraméterek védelmét és szabályozását, mint az egység sebessége, nyomása és hőmérséklete. Opcionálisan felszerelhető adatátviteli interfészekkel a távfelügyelethez a felhasználói igényeknek megfelelően, megkönnyítve a helyszíni központosított felügyeletet.
A teljes egység alapkonfigurációjának főbb jellemzői
1) A meghajtómotor a Cummins KTA19 dízelmotort alkalmazza, amelynek csúcsteljesítménye 469 kW @ 1500 ford./perc, és folyamatos teljesítménye 400 kW @ 1500 ford./perc.
2) A kompressziós egység a GYG4H nagy sebességű dugattyús kompresszort használja, 2- vagy 3-fokozatú tömörítéssel és kézi kapcsolással.
3)Gumi rugalmas tengelykapcsolók (biztonsági védőburkolattal).
4) Kombinált tekercses bordás típusú léghűtő a folyamatgáz (3 készlet), a kompresszor kenőolaja (1 készlet), a motorköpeny víz (1 készlet) és az intercooler levegő (1 készlet) hűtésére.
5) Elektromos vezérlő pneumatikus szeleppel felszerelve az automatikus be- és kirakodáshoz és a biztonságos légtelenítéshez.
6) A vezérlő a Siemens Smart-200 PLC-vezérlőt használja, amely színes adatkijelzővel és működőképes érintőképernyővel rendelkezik. Adatátviteli interfésszel érkezik a központi vezérlőterembe az üzemi paraméterek igény szerinti feltöltéséhez.
7) Az egész egység védőburkolatba van zárva, olyan funkciókkal, mint a szélvédelem, az esővédelem és a szigetelés.
8) A berendezés egy távoli modullal van felszerelve, amely lehetővé teszi a valós idejű és történelmi adatok megtekintését egy mobilalkalmazáson keresztül.
Használati útmutató
Jelentkezés folyamata:Légfúrás
Beépítési mód: Integrált moduláris összeállítás, dobozos szerkezetű, sík felületre elhelyezett, alapozás nélkül szerelhető és üzemeltethető.
Működési környezet: Minimális környezeti hőmérséklet: -45 fok
A telephelyen megkövetelt közmérnöki feltételek:
Tápellátás: 380V/50Hz (Ingadozási tartomány ±10%), háromfázisú ötvezetékes rendszer, az egység elektromos hőkövető tápellátásához. Műszerlevegő: 6–8 bar nyomást biztosítson (olajmentes, vízmentes, pormentes), a harmatpont alacsonyabb, mint a környezeti hőmérséklet.
Folyamatgáz összetétele (mol%): 100%, Levegő.
Műszaki adatok
| Gyártó | Hubei Teweite Power Technology Co., Ltd |
| Kompresszor modell | GYG4H |
| Tömörítési szakaszok | 2 vagy 3, kézi kapcsolás |
| Kompressziós henger átmérője (mm) | Φ105mm (2db),Φ100mm (2db),Φ65mm (2db) |
| A kompressziós hengerek száma | 6 db |
| Hengerhűtés | Léghűtés |
| Dugattyúgyűrű anyaga |
1. szakasz: F-4 kitöltés 2. és 3. szakasz: PEEK |
| Szelep típusa | Hálós szelep, szeleplemez anyaga: PEEK |
| Henger kenés | Kenés olajozóknak és elosztóknak, olajmentes áramlás elleni védelem |
| Dugattyúsebesség (m/s) | 4.4 |
| Névleges rúd teljes terhelés (KN) | 114 (C+T) |
| Löket (mm) | 88.9 |
| Névleges fordulatszám (rpm) | 1500 |
| Maximális megengedett forgattyús tengelyteljesítmény (kW) | 500 |
| Sebesség tartomány (rpm) | 750 ~ 1500 |
| Rezgésérték (mm/s) | 18-nál kisebb vagy egyenlő.{1}}(GB/T7777-2003) |

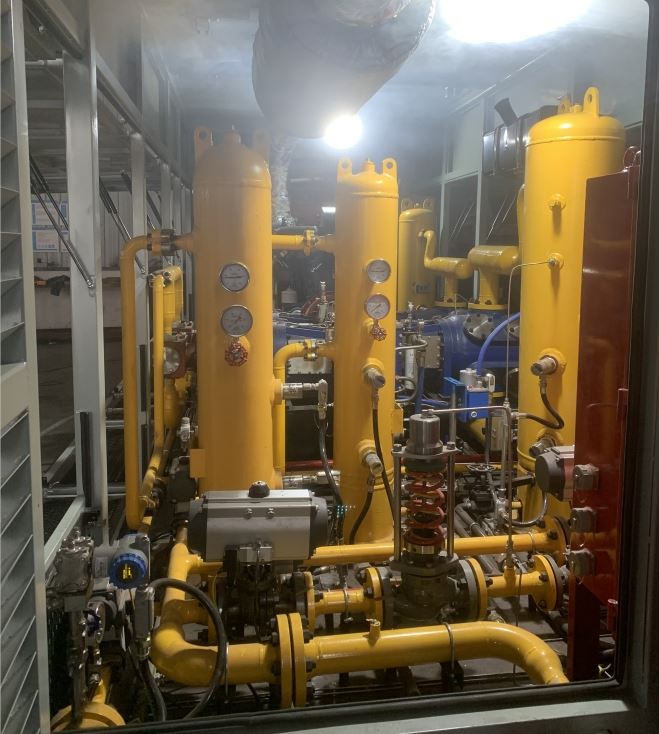

Alkalmazási képek
